一、 概述

JTW-LD-SF500/138A纜式線型感溫火災探測器(以下簡稱探測器)是一種新型的可重復使用的監測環境溫度變化的消防產品，主要由信號處理單元（微電腦處理器）、感溫線（電）纜、接續部件（終端盒）組成，感溫電纜探測器具有在響應溫度報警、輸出報警信號的功能。探測器具有良好的環境適應性，能夠近距離或貼近保護，在各種潮濕、污染、粉塵的消防探測場所能夠高可靠地工作，所以被廣泛地應用在倉庫、貨場、油氣輸送管道、變壓器、皮帶輸送機及機車、配電盤等消防探測場所。特別適用于電纜隧道、電纜橋架、電纜井內的動力電纜及控制電纜的火警早期預報。

二、 工作原理及特點

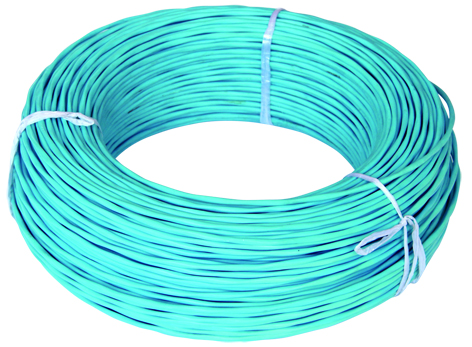

探測器的感溫線纜為溫度敏感元件，JTW-LD-SF500/138A感溫線纜由三根分別擠塑熱敏絕緣材料的導線絞合而成（其中一根起到增加機械強度作用），能夠?qū)ρ刂浒惭b長度范圍內任意一點的溫度變化進行探測。當溫度上升至響應值時，感溫線纜線芯間的阻值躍變，導線間就會產生相應信號，再經過單片機微控制器模糊數學的計算方法做出火警判斷。
其主要特點簡述如下：
1. 感溫線纜結構穩定，抗干擾性及抗拉、抗擠壓性能強。
2. 采集模擬量信號綜合判斷。
3. 滿足GB16280-2014中4.18條小尺寸高溫響應性能試驗要求和GB50116-2013中12.3.3條響應火焰規模不大于100mm的要求。
4. 在安全溫度范圍內探測器報警后不損壞感溫線纜，感溫線纜可重復使用。
5. 具有開路、短路兩種故障報警。
6. 微電腦處理器和終端盒外殼采用阻燃材料，抗腐蝕、抗老化。
7. 帶手動火警和故障模擬功能。
8. 探測器抗干擾能力強，采用隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。

三、 主要技術指標

1. 探測器類別：纜式、可恢復式、定溫
2. 定溫報警溫度、環境溫度

型     號	動作溫度℃	探測器不動作溫度℃	微電腦處理器、終端盒環境溫度范圍℃
JTW-LD-SF500/138A	138±10%	85	F（-40 ~70）


3. 最小報警長度：1m
4. 最大使用長度：200m
5. 感溫線纜芯線絕緣電阻：≥10MΩ
6. 工作電壓：DC24V（85-110%）
7. 靜態電流≤15mA
8. 報警電流≤25mA
9. 過流保護動作電流＞50 mA
10. 報警復位：火警斷電復位、故障自動復位
11. 狀態指示：運行： 綠色指示燈閃亮   火警：紅色指示燈常亮   故障：黃色指示燈常亮
12. 使用環境：相對濕度≤95%，不凝露
13. 繼電器無源觸點輸出：火警DC24V/1A、故障DC24V/1A
14. 外殼防護等級：IP30
15. 執行標準：GB 16280-2014

四、 結構及安裝尺寸

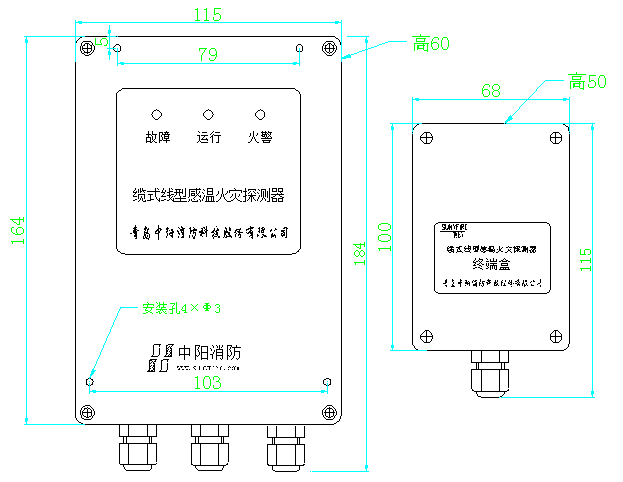

微電腦處理器和終端盒外形示意圖如圖1所示。

單位：mm

圖1 　微電腦處理器和終端盒外形示意圖


五、接線與調試

1. 按圖3要求，將24V電源線、信號線從防水接頭穿入盒體，接入相應的接線端子，感溫線纜兩端穿入微電腦處理器和終端盒上的防水接頭，擰緊防水接頭。（感溫電纜白色線芯接LV1端子，紅色線芯剪掉、藍色線芯接LV3）
2. 通電后，系統自檢20—30秒后，綠燈閃亮。（頻率約1HZ）
3. 手動測試模擬故障：把雙排插針S3（在電路板頂部，如圖4）上的短路環拔下插在第１組（中間）插針上，短接后黃燈常亮，故障繼電器動作，用萬用表測量Z1、CK1端子斷開，CB１、Z1端子導通，測試后拔下短路環故障恢復。
4. 手動測試模擬火警：把雙排插針S3（在電路板頂部，如圖4）上的短路環拔下插在第2組插針上，短接后紅燈常亮，火警繼電器動作，用萬用表測量Z2端和CK2端子導通測試后拔下短路環火警恢復。
5. 如果要加溫測試，可以將感溫線纜距離末端300mm的1m加熱，或者在感溫線纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫線纜剪除后重新與終端盒連接牢固，系統復位（短接一下S1,或重新上電）。
6. 調試完畢，蓋好上部盒蓋，通電運行。
7. 接線說明
（1） 終端盒接線端子如圖２所示：


序號	端子代號	內容	備注
1	LV1	感溫電纜	白色
2	LV2	空
3	LV3	感溫電纜	藍色+多股絲
4	G	空



圖2
2）微電腦處理器接線端子如圖3所示

序號	端子代號	內容	備注
1	24V+	DC24V電源輸入“+”
2	24V-	DC24V電源輸入“-”
3	LV1	感溫電纜	接白色線
4	LV2	空
5	LV3	感溫電纜	接藍色線+多股絲
6	LV4	空
7	Z3	空
8	CK3	空
9	Z2	火警信號公共	火警后閉合
10	CK2	火警信號常開
11	Z1	故障信號公共	通電后閉合
12	CK1	故障信號常開
13	CB1	故障信號常閉



圖3



六、應用方法探測器可以接入火災報警控制系統中，應用方法如圖4所示：

圖4探測器應用系統圖

七、注意事項

1. 微電腦處理器以及終端盒應注意防水。
2. 探測器必須以連續的、無抽頭或分支的連續布線方式安裝，并嚴格按照國家規范要求進行。
3. 重物應避免壓在探測器上,承受抗拉力為100N。
4. 避免在探測器上涂刷腐蝕性物質。
5. 安裝時嚴禁硬性折彎和扭轉感溫線纜。感溫線纜的彎曲半徑要大于100mm，并防止護套破損。
6. 每年對探測器感溫線纜兩端開路進行阻值測試，其線芯之間正常阻值不應小于10MΩ，否則應予以更換。測量設備宜采用500V兆歐表。
7. 建議每年對探測器進行實體火災測試，以確保探測器穩定可靠的運行。
8. 運輸時應妥善包裝，避免積壓沖擊。
9. 嚴禁私自維修探測器，如探測器存在故障，請及時與中陽消防聯系。
