一、概述

JTW-LD-SF500/85D纜式線型感溫火災探測器(以下簡稱探測器)是一種新型的低功耗可重復使用的監測環境溫度變化的消防產品，主要由信號處理單元（微電腦處理器）、感溫電纜、接續部件（終端盒）組成。探測器具有良好的環境適應性，能夠近距離或貼近保護，在各種潮濕、污染、粉塵的消防探測場所能夠高可靠地工作，所以被廣泛地應用在倉庫、貨場、電纜隧道、車輛隧道、油氣輸送管道、變壓器、皮帶輸送機及機車、配電盤等消防探測場所。組成探測器具有定溫報警功能，特別適用于電纜隧道、電纜橋架、電纜井內的動力電纜及控制電纜的火警早期預報，可在電廠、鋼廠、化工廠等場合使用。

二、工作原理及特點

探測器的感溫電纜為溫度敏感元件，由三根分別擠塑熱敏絕緣材料的導線絞合而成，能夠?qū)ρ刂浒惭b長度范圍內任意一點的溫度變化進行探測，再經過單片機微控制器模糊數學的計算方法做出火警判斷。
其主要特點簡述如下：
1. 感溫電纜結構穩定，抗干擾性及抗拉性能強。
2. 微電腦處理器和終端盒外殼采用阻燃材料，抗腐蝕、抗老化。
3. 帶手動火警和故障模擬功能。
4. 探測器抗干擾能力強，采用隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。
5. 通過輸入模塊的二總線技術和所有火災報警控制器通訊。
6. 低功耗可以直接從二總線取電或輸出模塊提供的電源。
7. 寬范圍工作電壓。

三、主要技術指標

1. 探測器類別：纜式、可恢復式、定溫
2. 定溫報警溫度、環境溫度

型號	動作溫度℃	使用環境溫度℃
JTW-LD-SF500/85D	85±10%	D（-40 ~ 50）

3. 最小報警長度：1m
4. 最大使用長度：200m
5. 感溫電纜芯線絕緣電阻：≥20MΩ
6. 工作電壓：DC24V（85-110%）
7. 靜態電流≤2.3mA
8. 報警電流≤3.0mA
9. 過流保護動作電流6.0 mA
10. 報警復位：手動復位、斷電復位
11. 狀態指示：
              正常運行：綠色指示燈閃亮
              定溫火警：紅色指示燈常亮
              故障報警：黃色指示燈常亮
12. 使用環境：相對濕度≤95%，不凝露
13. 無源光電隔離輸出：DC24V/30mA
14. 外殼防護等級：IP30
15. 執行標準：GB 16280-2014

四、結構及安裝尺寸

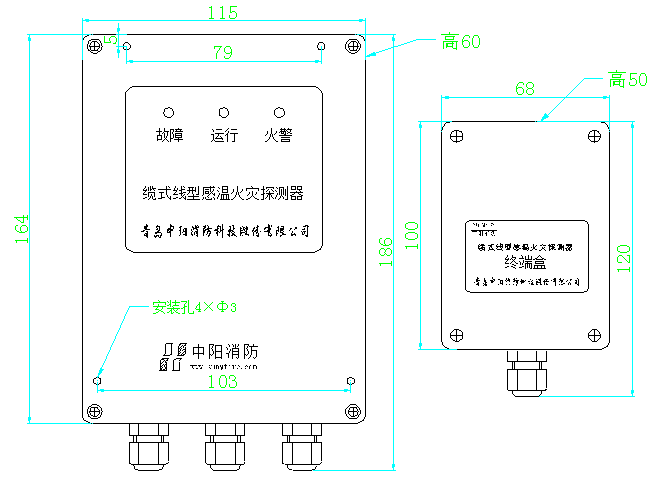

微電腦處理器和終端盒外形示意圖如圖1所示，單位：mm。

圖1 　微電腦處理器和終端盒外形示意圖

五、接線與調試

1. 打開微電腦處理器盒蓋，依次將感溫電纜、24V電源線、信號線從防水接頭穿入盒體，按圖2要求接入端子排。感溫電纜另一端接入終端盒，線芯按圖2要求接入端子，擰緊防水接頭。
H+、H-與火災報警控制器的輸入模塊輸入端連接，R1、R2兩端子接配接電阻（配接電阻為輸入模塊的檢線電阻，配接TS-RC-2203型號輸入/輸出模塊時配接電阻為5.1KΩ，H+與I+、H-與I-連接）
2. 上電后，系統自檢10—15秒后，綠燈閃亮。
3. 手動測試模擬故障：把“故障試驗”按鈕按下（如圖２）直到黃色故障指示燈點亮后在放開按鈕，用萬用表200K電阻檔測量，紅表筆測H+、黑表筆測H-，阻值為無窮大。（R1與R2短接）
4. 手動測試模擬火警：把“火警試驗”按鈕按下（如圖２）直到紅色火警指示燈點亮后在放開按鈕，用萬用表200K電阻檔測量，紅表筆測H+、黑表筆測H-，阻值小于200K。測試后按下“火復”按鈕探測器復位。（R1與R2斷開）
5. 如果要加溫測試，可以將感溫電纜距離末端300mm的1m加熱，或者在感溫電纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫電纜剪除后重新與終端盒連接牢固，系統復位。
6. 手動復位：按下“火復”按鈕探測器復位，系統將被重新復位。
7. 調試完畢，蓋好上部盒蓋，通電運行
8. 接線說明
（1）微電腦處理器接線端子說明，示意圖如圖2所示：

序號	端子代號	內容	備注
1、2	24V+	DC24V電源輸入“+”
3、4	24V-	DC24V電源輸入“-”
5
6	R1	檢線電阻	配接輸入模塊的檢線電阻
7	R2	檢線電阻	配接輸入模塊的檢線電阻
8	H+	火警信號正極	火警后正向?qū)?/span>
9	H-	火警信號負極	火警后正向?qū)?/span>
10
11	D2		備用
12	COM	藍色線芯	感溫電纜
13	D1	白色線芯	感溫電纜

（2）終端處理器接線端子說明，示意圖如圖2所示：

序號	端子代號	內容	備注
1	LV1	白色線芯	感溫電纜
2	LV2	空
3	LV3	藍色線芯
4	G	空

六、注意事項

1. 微電腦處理器以及終端盒應注意防水。
2. 探測器必須以連續的、無抽頭或分支的連續布線方式安裝，并嚴格按照國家規范要求進行。
3. 重物應避免壓在探測器上，對探測器施加的拉力要小于100N。
4. 避免在探測器上涂刷腐蝕性物質。
5. 安裝時嚴禁硬性折彎和扭轉感溫電纜。感溫電纜的彎曲半徑要大于100mm，并防止護套破損。
6. 每年對探測器感溫電纜兩端開路進行阻值測試，其線芯之間正常阻值不應小于10MΩ，否則應予以更換。測量設備宜采用500V兆歐表。
7. 建議每年對探測器進行實體火災測試，以確保探測器穩定可靠的運行。
8. 運輸時應妥善包裝，避免積壓沖擊。
9. 嚴禁私自維修探測器，如探測器存在故障，請及時與本公司聯系。
