感溫電纜為內屏蔽型，信號傳輸?shù)耐暾钥梢酝ㄟ^(guò)屏蔽系統得到一定的保證。金屬屏蔽層編織抗干擾性及抗拉、抗擠壓性能強。微電腦處理器和終端盒外殼采用阻燃材料，抗腐蝕、抗老化。

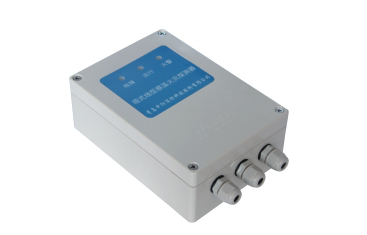

名稱：信號處理單元
型號：MJ02/85
應用方法：配接JTW-LD-SF100/85感溫電纜
工作電壓：DC24V
靜態監視電流：≤15mA
火警、故障電流：≤25mA
工作溫度范圍：-40℃~50℃
指示方式：火警-紅色指示燈；故障-黃色指示燈；運行-綠色指
防護等級：IP66

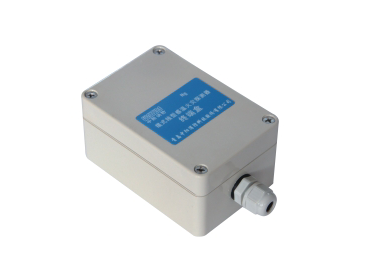

名稱：終端盒
型號：MZ02/85
應用方法：配接JTW-LD-SF100/85感溫電纜
工作溫度范圍：-40℃~50℃
防護等級：IP66



一、JTW-LD-SF100/85纜式線型感溫火災探測器概述
JTW-LD-SF100/85纜式線型感溫火災探測器(以下簡稱探測器)該產品使用了金屬絲編織與鋁塑帶復合屏蔽工藝大大提高了感溫電纜自身抗干擾能力。其主要由信號處理單元（微電腦處理器）、感溫電（線）纜、接續部件（終端盒）組成，探測器具有響應溫度報警、輸出報警信號的功能。探測器具有良好的環境適應性，能夠近距離或貼近保護，在各種潮濕、污染、粉塵的消防探測場所能夠高可靠地工作，所以被廣泛地應用在倉庫、貨場、油氣輸送管道、變壓器、皮帶輸送機及機車、配電盤等消防探測場所。特別適用于電纜隧道、電纜橋架、電纜井內的動力電纜及控制電纜的火警早期預報。


二、JTW-LD-SF100/85纜式線型感溫火災探測器工作原理及特點

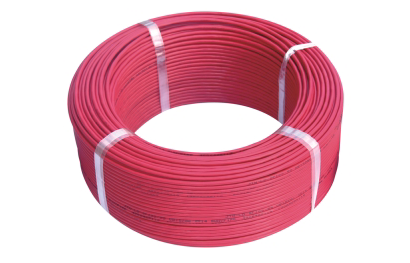

　　探測器的感溫電纜為溫度敏感元件，SF100/85感溫電纜為內屏蔽型。由兩根分別擠塑熱敏絕緣材料的導線絞合繞包鋁塑帶后外加金屬編織的屏蔽層組成，屏蔽型感溫電纜抵抗外界干擾主要體現在：信號傳輸?shù)耐暾钥梢酝ㄟ^(guò)屏蔽系統得到一定的保證。屏蔽布線系統可以防止傳輸數據受到外界電磁干擾和射頻干擾的影響。感溫電纜能夠?qū)ρ刂浒惭b長度范圍內任意一點的溫度變化進行探測。當溫度上升至響應值時，感溫線纜線芯間的阻值躍變，導線間就會產生相應信號，再經過單片機微控制器模糊數學的計算方法做出火警判斷。
　　其主要特點簡述如下：
　　1.感溫線纜結構穩定，金屬屏蔽層編織抗干擾性及抗拉、抗擠壓性能強。
　　2.滿足GB16280-2014中4.18條小尺寸高溫響應性能試驗要求和GB50116-2013中12.3.3條響應火焰規模不大于100mm的要求。
　　3.具有開路、短路兩種故障報警。
　　4.微電腦處理器和終端盒外殼采用阻燃材料，抗腐蝕、抗老化。
　　5.帶手動火警和故障模擬功能。
　　6.探測器抗干擾能力強，采用隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。

三、JTW-LD-SF100/85纜式線型感溫火災探測器主要技術指標
　　1.探測器類別：纜式、不可恢復式、定溫
　　2.定溫報警溫度、環境溫度

　　3.最小報警長度：1m
　　4.最大使用長度：200m
　　5.感溫線纜芯線絕緣電阻：≥10MΩ
　　6.工作電壓：DC24V（85-110%）
　　7.靜態電流≤15mA
　　8.報警電流≤25mA
　　9.過流保護動作電流＞50 mA
　　10.報警復位：火警斷電復位、故障自動復位
　　11.狀態指示：運行：綠色指示燈閃亮火警：紅色指示燈常亮故障：黃色指示燈常亮
　　12.使用環境：相對濕度≤95%，不凝露
　　13.繼電器無源觸點輸出：火警DC24V/1A、故障DC24V/1A
　　14.外殼防護等級：IP66
　　15.執行標準：GB 16280-2014

四、JTW-LD-SF100/85纜式線型感溫火災探測器結構及安裝尺寸

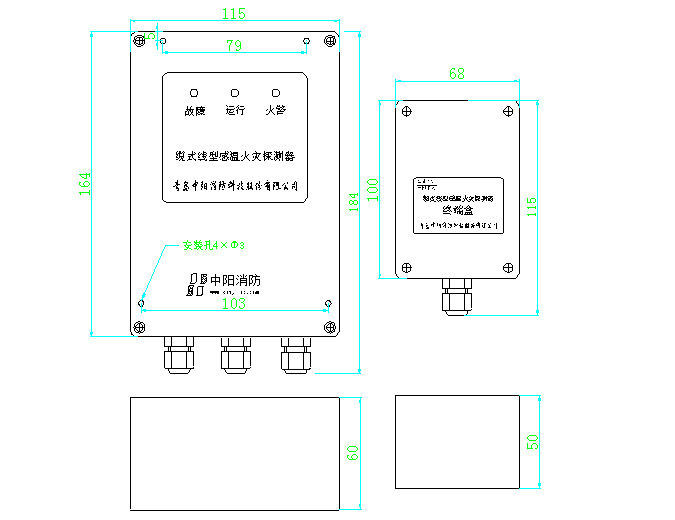

　　微電腦處理器和終端盒外形示意圖如圖1所示。

五、JTW-LD-SF100/85纜式線型感溫火災探測器接線與調試
　　1.按圖3要求，將24V電源線、信號線從防水接頭穿入盒體，接入相應的接線端子，感溫線纜兩端穿入信號處理單元和接續部件上的防水接頭，擰緊防水接頭。{感溫電纜白色線芯接LV1端子、桔紅編織層中導線（細）接LV3，桔紅編織層中合金絲（粗）剪掉}
　　2.通電后，系統自檢20—30秒后，綠燈閃亮。（頻率約1HZ）
　　3.手動測試模擬故障：把雙排插針S3（在電路板頂部，如圖4）上的短路環拔下插在第１組（中間）插針上，短接后黃燈常亮，故障繼電器動作，用萬用表測量Z1、CK1端子斷開，CB１、Z1端子導通，測試后拔下短路環故障恢復。
　　4.手動測試模擬火警：把雙排插針S3（在電路板頂部，如圖4）上的短路環拔下插在第2組插針上，短接后紅燈常亮，火警繼電器動作，用萬用表測量Z2端和CK2端子導通測試后拔下短路環火警恢復。
　　5.如果要加溫測試，可以將感溫線纜距離末端300mm的1m加熱，或者在感溫線纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫線纜剪除后重新與接續部件連接牢固，系統復位（短接一下S1,或重新上電）。
　　6.調試完畢，蓋好上部盒蓋，通電運行。
　　7.接線說明
　　1）接續部件接線端子如圖２所示：

　　2）信號處理單元接線端子如圖3所示

六、JTW-LD-SF100/85纜式線型感溫火災探測器應用方法
　　探測器可以接入火災報警控制系統中，應用方法如圖4所示：

七、JTW-LD-SF100/85纜式線型感溫火災探測器注意事項
　　1.微電腦處理器以及終端盒應注意防水。
　　2.探測器必須以連續的、無抽頭或分支的連續布線方式安裝，并嚴格按照國家規范要求進行。
　　3.重物應避免壓在探測器上。
　　4.避免在探測器上涂刷腐蝕性物質。
　　5.安裝時嚴禁硬性折彎和扭轉感溫線纜。感溫線纜的彎曲半徑要大于100mm，并防止護套破損。
　　6.每年對探測器感溫線纜兩端開路進行阻值測試，其線芯之間正常阻值不應小于10MΩ，否則應予以更換。測量設備宜采用500V兆歐表。
　　7.建議每年對探測器進行實體火災測試，以確保探測器穩定可靠的運行。
　　8.運輸時應妥善包裝，避免積壓沖擊。
　　9.嚴禁私自維修探測器，如探測器存在故障，請及時與本公司聯系。
