新產品!分布式光纖線型感溫火災探測器 JTW-XCD-SF800
JTW-XCD-SF800
JTW-XCD-SF800 完整系統由

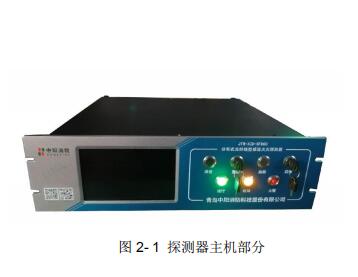

探測器主機部分(信號處理單元)
感溫光纜部分(敏感部件)
和上位機軟件等組成。
產品詳情 / Product details
該系統中光纖既是傳輸介質,又是傳感器,激光脈沖沿光纖向前傳輸,激光與光纖介質相互作用,產生極為微弱的背向拉曼散射光(溫度敏感的anti-stokes光和溫度不敏感的stokes光),經波分復用器分離后由高靈敏光電探測器所探測,再經高速信號采集和微弱信號處理,得到背向散射信號光的光強比值和返回時間,從而實時獲得溫度分布信息。
分布式光纖溫度傳感系統作為國內外最先進的線型火災探測器,具有測量距離長、無測量盲區、實時測量等優點,在電力、交通隧道、地鐵、石化、大壩等領域均有廣泛應用。
青島中陽消防科技股份有限公司的 JTW-XCD-SF800 集光、機、電、計算機和微弱信號檢測等高新技術為一體,采用多項國內外領先的光電測量技術和光纖技術,產品具有測量精度高、測量時間短、測量距離長等特點,關鍵技術指標超過國內外同類產品,為業內領先的產品,可滿足客戶的不同應用需求。
JTW-XCD-SF800 具有定溫、差溫、溫升等多種報警算法,可提供聲、光、圖像和繼電器報警方式,同時提供豐富的標準接口方便與火災報警控制器和其它消防設備相連,具備良好的兼容性和擴展性。

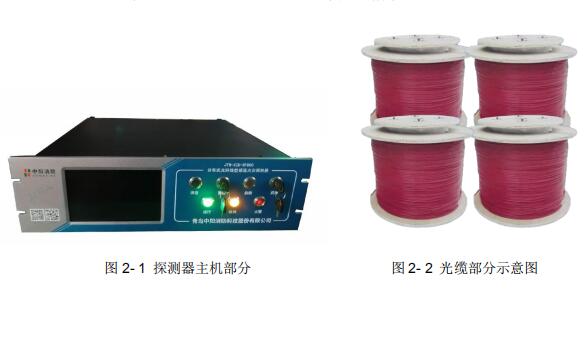

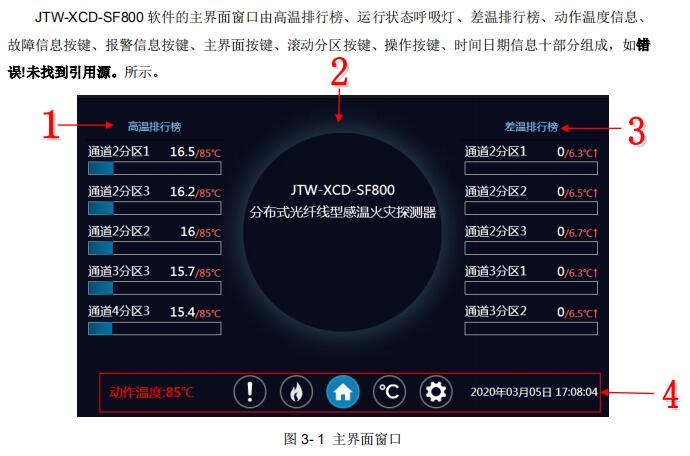

JTW-XCD-SF800 完整系統由探測器主機部分(信號處理單元)、感溫光纜部分(敏感部件)和上位機軟件等組成。如上圖所示。

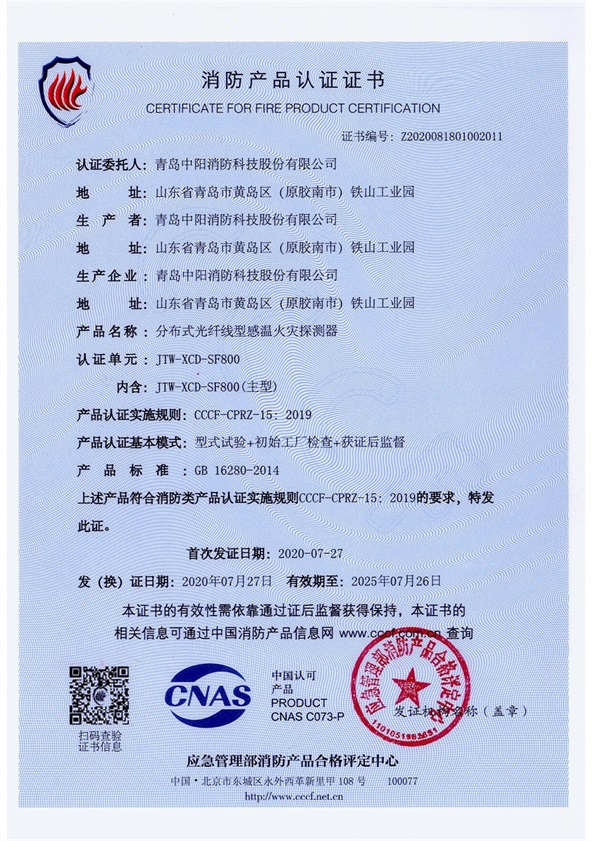

產品已取得消防認證:
附:簡易維護手冊
一、目標為了操作人員能夠正確、安全的使用我司的設備,保證設備穩定長久運行,本手冊介紹了相關運行維護的內容。
二、日常巡檢要求
1. 日常運行記錄
設備驗收完成之后,進入正常運行階段,應該安排專人從事分布式光纖測溫系統的監控工作。必要時,制作運行記錄本,登記每日的溫度情況、故障情況以及報警情況。
2. 定期線路檢查
線路主要是感溫光纖,一般情況下,現場維保人員每個月需要對光纖進行排查。抽樣對每個分區的預留測試段進行高溫、差溫報警的測試,做好測試記錄。
3. 主機維護
正常運行的設備,在保質期以內很少出現質量問題,正常情況下每3個月對主機的指示燈、按鈕、外設進行檢查,確認是否有損壞、或者失靈的情況。在比較惡劣的環境中,需要注意檢查主機風扇是否正常、主機表面是否有污損。
巡檢方法。
三、設備故障級別定義
設備上電運行時,故障一般分為系統故障、系統警告、系統提示。
1. 系統警告
軟件界面顯示系統警告,一般認為是部分元器件或者擴展器件有問題,一般系統任然能夠運行??梢月?lián)系廠家遠程解決問題。
2. 系統故障
軟件界面顯示系統故障,一般是電路或者光路上的主要元器件發生問題,系統數據出錯,或者無法正常運行。經過廠家確認之后,需要返廠維修。
3. 系統提示
系統提示只有一種情況,DTS主機通訊不穩定或者頓開連接,這種情況下首先需要確認網卡配置情況,然后完全斷掉設備電源,重新開機,如果無法解決需要聯系廠家。
4. 故障列表
碼值 | 等級 | 描述 |
10 | 系統警告 | 2.5V電源電壓異常 |
11 | 系統警告 | 1.2V電源電壓異常 |
12 | 系統警告 | ABS電源電壓異常 |
20 | 系統故障 | FPGA程序異常 |
21 | 系統警告 | 繼電器板通訊異常 |
22 | 系統警告 | 主板LTC1867異常 |
23 | 系統警告 | 驅動板LTC1867異常 |
24 | 系統故障 | SRAM異常 |
25 | 系統警告 | 數據溢出異常 |
26 | 系統故障 | 備電欠壓 |
27 | 系統故障 | 備電故障 |
28 | 系統故障 | 電源總故障 |
29 | 系統故障 | 主電欠壓 |
2a | 系統故障 | 充電故障 |
30 | 系統故障 | 主機溫度異常 |
31 | 系統故障 | 光纖基準溫度異常 |
32 | 系統故障 | 溫控異常 |
33 | 系統故障 | 激光器溫度超限 |
34 | 系統故障 | APD溫度超限 |
35 | 系統故障 | 泵溫度超限 |
40 | 系統故障 | 激光器電流異常 |
41 | 系統故障 | 激光器偏置電流異常 |
42 | 系統故障 | 泵電流異常 |
43 | 系統故障 | APD高壓異常 |
44 | 系統故障 | APD(pa)高壓異常 |
88 | 系統提示 | 通訊不穩定或者斷開連接 |
1. 溫度曲線出現異常
請確認曲線異常的地方是否為光纖熔接點。
2. 請檢查光纖連接頭。如果光纖連接頭污染,或者受損,將影響溫度曲線。
請查看光纖是否彎折。如果出現彎折,請將光纖取直。如果光纖取直后,曲線仍異常,說明光纖已損壞,請更換光纖。
3. 光纖最后一部分沒有測量數據
由于光纖尾端的端面反射比較大,會影響前端的溫度測量,因此扣除尾端5m左右的溫度測量數據。
4. 光纖末段5m加熱沒有報警
理由同上。光纖尾端的斷面反射比較大,扣除了尾端5m左右的溫度測量數據。
5. 光纖頭部20m溫度測量不準確
由于光纖頭部的反射光比較大,影響頭部20m范圍內的溫度測量值,可能造成誤報,因此光纜布設時需扣除前段20m,推薦將頭部20m盤繞在機柜內。
6. 插拔光纖時出現誤報警
插拔光纖時由于長度發生變化,可能造成溫度測量異常以及誤報警。因此,若需插拔光纖,請先停止測量。
7. 光纖斷裂瞬間出現誤報警
系統能自動檢測光纖斷裂情況,并準確定位斷纖位置。由于光纖長度發生變化,光纖斷裂瞬間可能造成溫度測量異常,并造成誤報警。
8. 電源開關已啟動,主機不啟動
請檢查保險絲是否燒壞。
消防電源輸出端子的接法是否正確。
是否旋轉啟動按鈕鑰匙。
9. 繼電器與主機已連接,但操作主機時,繼電器不工作
請檢查繼電器與主機的連接是否正確。
五、設備操作注意事項
1. 設備關機是要注意,先關閉操作系統,再去關閉主機電源。直接關閉電源會導致操作系統損壞或者硬盤損壞。
2. 在設備故障的情況下,請不要隨意點擊系統還原、或者重做系統。這樣會帶來數據丟失。
3. 測溫主機上的工控機性能有限,請不用來安裝其他軟件或做其他用途。
產品使用手冊見技術支持欄目
