微電腦處理器 終端盒

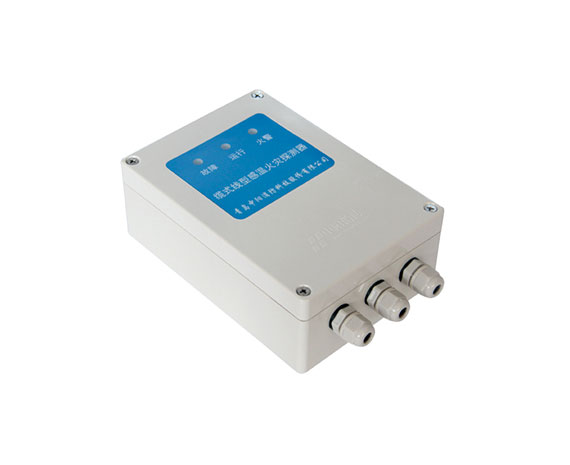

纜式線型感溫火災探測器(以下簡稱探測器)主要由信號處理單元（微電腦處理器）、感溫線（電）纜、接續部件（終端盒）組成，探測器具有在響應溫度報警、輸出報警信號的功能。
產品詳情 / Product details
微電腦處理器和終端盒外形示意圖如圖1所示、感溫線纜結構外型示意圖如圖2所示。
1.按圖3要求，將24V電源線、信號線從防水接頭穿入盒體，接入相應的接線端子，感溫線纜兩端穿入微電腦處理器和終端盒上的防水接頭，擰緊防水接頭。（感溫電纜白色線芯接LV1端子，紅色線芯剪掉、藍色線芯接LV3）
2.通電后，系統自檢20—30秒后，綠燈閃亮。（頻率約1HZ）
3.手動測試模擬故障：把雙排插針S3（在電路板頂部，如圖4）上的短路環拔下插在第１組（中間）插針上，短接后黃燈常亮，故障繼電器動作，用萬用表測量Z1、CK1端子斷開，CB１、Z1端子導通，測試后拔下短路環故障恢復。
4.手動測試模擬火警：把雙排插針S3（在電路板頂部，如圖4）上的短路環拔下插在第2組插針上，短接后紅燈常亮，火警繼電器動作，用萬用表測量Z2端和CK2端子導通，測試后拔下短路環火警恢復。
5.如果要加溫測試，可以將感溫線纜距離末端300mm的1m加熱，或者在感溫線纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫線纜剪除后重新與終端盒連接牢固，系統復位（短接一下S1,或重新上電）。
6.調試完畢，蓋好上部盒蓋，通電運行。
7.接線說明
?。?）終端盒接線端子如圖２所示：
探測器可以接入火災報警控制系統中，應用方法如圖4所示：
1.微電腦處理器以及終端盒應注意防水。
2.探測器必須以連續的、無抽頭或分支的連續布線方式安裝，并嚴格按照國家規范要求進行。
3.重物應避免壓在探測器上。
4.避免在探測器上涂刷腐蝕性物質。
5.安裝時嚴禁硬性折彎和扭轉感溫線纜。感溫線纜的彎曲半徑要大于100mm，并防止護套破損。
6.每年對探測器感溫線纜兩端開路進行阻值測試，其線芯之間正常阻值不應小于10MΩ，否則應予以更換。測量設備宜采用500V兆歐表。
7.建議每年對探測器進行實體火災測試，以確保探測器穩定可靠的運行。
8.運輸時應妥善包裝，避免積壓沖擊。
9.嚴禁私自維修探測器，如探測器存在故障，請及時與本公司聯系。
單位：mm

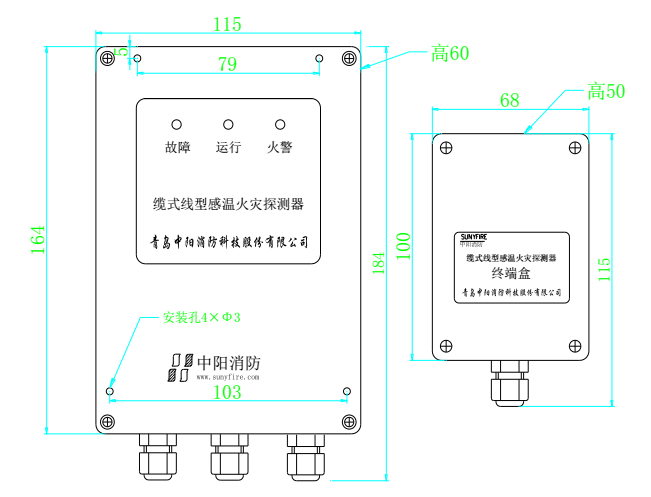

圖1微電腦處理器和終端盒外形示意圖

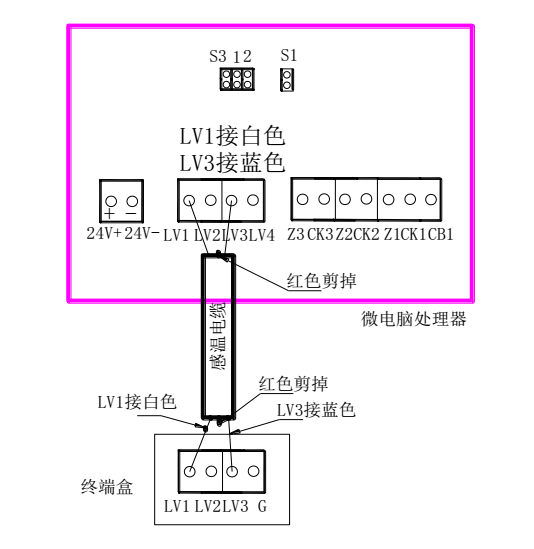

五、JTW-LD-SF500/85A纜式線型感溫火災探測器接線與調試1.按圖3要求，將24V電源線、信號線從防水接頭穿入盒體，接入相應的接線端子，感溫線纜兩端穿入微電腦處理器和終端盒上的防水接頭，擰緊防水接頭。（感溫電纜白色線芯接LV1端子，紅色線芯剪掉、藍色線芯接LV3）
2.通電后，系統自檢20—30秒后，綠燈閃亮。（頻率約1HZ）
3.手動測試模擬故障：把雙排插針S3（在電路板頂部，如圖4）上的短路環拔下插在第１組（中間）插針上，短接后黃燈常亮，故障繼電器動作，用萬用表測量Z1、CK1端子斷開，CB１、Z1端子導通，測試后拔下短路環故障恢復。
4.手動測試模擬火警：把雙排插針S3（在電路板頂部，如圖4）上的短路環拔下插在第2組插針上，短接后紅燈常亮，火警繼電器動作，用萬用表測量Z2端和CK2端子導通，測試后拔下短路環火警恢復。
5.如果要加溫測試，可以將感溫線纜距離末端300mm的1m加熱，或者在感溫線纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫線纜剪除后重新與終端盒連接牢固，系統復位（短接一下S1,或重新上電）。
6.調試完畢，蓋好上部盒蓋，通電運行。
7.接線說明

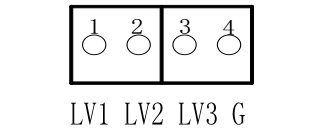

?。?）終端盒接線端子如圖２所示：
| 序號 | 端子代號 | 內容 | 備注 |
| 1 | LV1 | 感溫電纜 | 白色 |
| 2 | LV2 | 空 | |
| 3 | LV3 | 感溫電纜 | 藍色 |
| 4 | G | 空 |
圖2

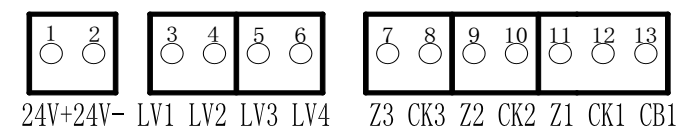

2）微電腦處理器接線端子如圖3所示| 序號 | 端子代號 | 內容 | 備注 |
| 1 | 24V+ | DC24V電源輸入“+” | |
| 2 | 24V- | DC24V電源輸入“-” | |
| 3 | LV1 | 感溫電纜接 | 接白色線 |
| 4 | LV2 | 空 | |
| 5 | LV3 | 感溫電纜 | 接藍色線 |
| 6 | LV4 | 空 | |
| 7 | Z3 | 空 | |
| 8 | CK3 | 空 | |
| 9 | Z2 | 火警信號公共 | 火警后閉合 |
| 10 | CK2 | 火警信號常開 | 火警后閉合 |
| 11 | Z1 | 故障信號公共 | 通電后閉合 |
| 12 | CK1 | 故障信號常開 | 通電后閉合 |
| 13 | CB1 | 故障信號常閉 |
圖3
六、JTW-LD-SF500/85A纜式線型感溫火災探測器應用方法探測器可以接入火災報警控制系統中，應用方法如圖4所示：
圖4 探測器應用系統圖
七、JTW-LD-SF500/85A纜式線型感溫火災探測器注意事項1.微電腦處理器以及終端盒應注意防水。
2.探測器必須以連續的、無抽頭或分支的連續布線方式安裝，并嚴格按照國家規范要求進行。
3.重物應避免壓在探測器上。
4.避免在探測器上涂刷腐蝕性物質。
5.安裝時嚴禁硬性折彎和扭轉感溫線纜。感溫線纜的彎曲半徑要大于100mm，并防止護套破損。
6.每年對探測器感溫線纜兩端開路進行阻值測試，其線芯之間正常阻值不應小于10MΩ，否則應予以更換。測量設備宜采用500V兆歐表。
7.建議每年對探測器進行實體火災測試，以確保探測器穩定可靠的運行。
8.運輸時應妥善包裝，避免積壓沖擊。
9.嚴禁私自維修探測器，如探測器存在故障，請及時與本公司聯系。
