七氟丙烷-柜式/探火管式滅火裝置
TH-Z-Q-6/2.5/70-SF 和 TH-Z-Q-3/2.5/70-SF
| 型號 | TH-Z-Q-6/2.5/170-SF |
| 火災抑制劑種類 | 七氟丙烷（HFC-227ea） |
| 抑制劑充裝量 | 6kg |
| 增壓氣體 | 氮?dú)?/td> |
| 公稱工作壓力 | 2.5MPa（20℃） |
| 最大工作壓力 | 4.2MPa（50℃） |
| 工作溫度范圍 | 0℃-50℃ |
| 探火管靜態動作溫度 | 170±10℃ |
| 探火管最大長度 | 25m |
| 泄放裝置動作壓力 | 5.9±0.295MPa |
| 抑制裝置有效期 | 10年 |
產品詳情 / Product details

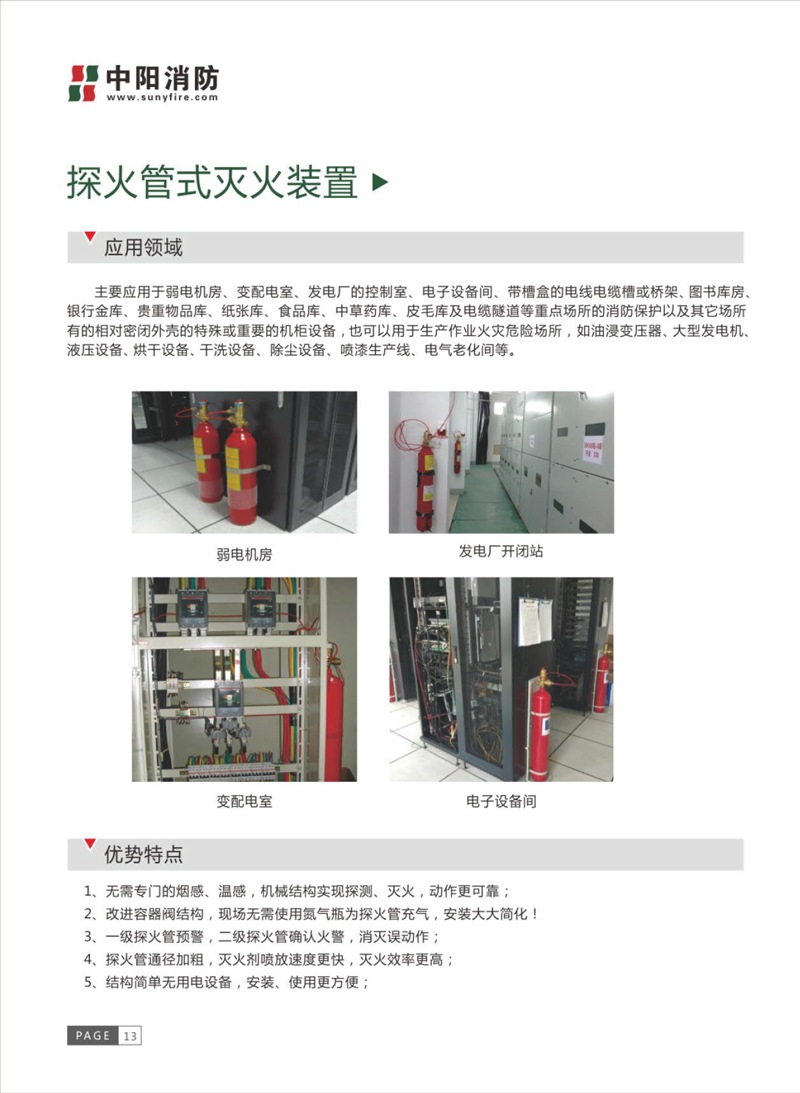

一、適用范圍
（1）適于撲救下列場所火災
●廣播電視發射塔內的微波機房、分米波機房、米波機房、變配電室和不間斷電源室；
●通訊系統的程控交換機房、控制室和信令轉接點室；
●發電廠的控制室、電子設備間、計算機房、繼電器室、變配電間，電纜交叉、密集及中間接頭等部位；
●變配電柜、電梯控制柜、帶槽盒的電線電纜槽或橋架；
●其他場所外殼相對密閉的特殊或重要的機柜設備。
（2）適用于撲滅的火災類型
●滅火前可切斷氣源的可燃?xì)怏w火災；
●甲、乙、丙類液體火災或石蠟、瀝青等可融化的固體火災；
●固體表面火災及棉毛、織物、紙張等部分固體深位火災；
●電器火災；
（3）不得用于撲救的火災
●硝化纖維、火藥等含氧化劑的化學制品火災
●鉀、鈉、鎂、鈦等活潑金屬火災
●氫化鉀、氫化鈉等金屬氫化物火災
二、系統參數
滅火裝置執行公安部出臺的行業標準《GA1167-2014 探火管式滅火裝置》。
| 型號 | TH-Z-Q-6/2.5/170-SF |
| 火災抑制劑種類 | 七氟丙烷（HFC-227ea） |
| 抑制劑充裝量 | 6kg |
| 增壓氣體 | 氮?dú)?/td> |
| 公稱工作壓力 | 2.5MPa（20℃） |
| 最大工作壓力 | 4.2MPa（50℃） |
| 工作溫度范圍 | 0℃-50℃ |
| 探火管靜態動作溫度 | 170±10℃ |
| 探火管最大長度 | 25m |
| 泄放裝置動作壓力 | 5.9±0.295MPa |
| 抑制裝置有效期 | 10年 |
| 滅火能力 | 全淹沒滅火試驗： A類火試驗空間容積為12.4m³， 2.3m×2.3m×2.35m B類火試驗空間容積為10.84m³， 2.3m×2.3m×2.05m |

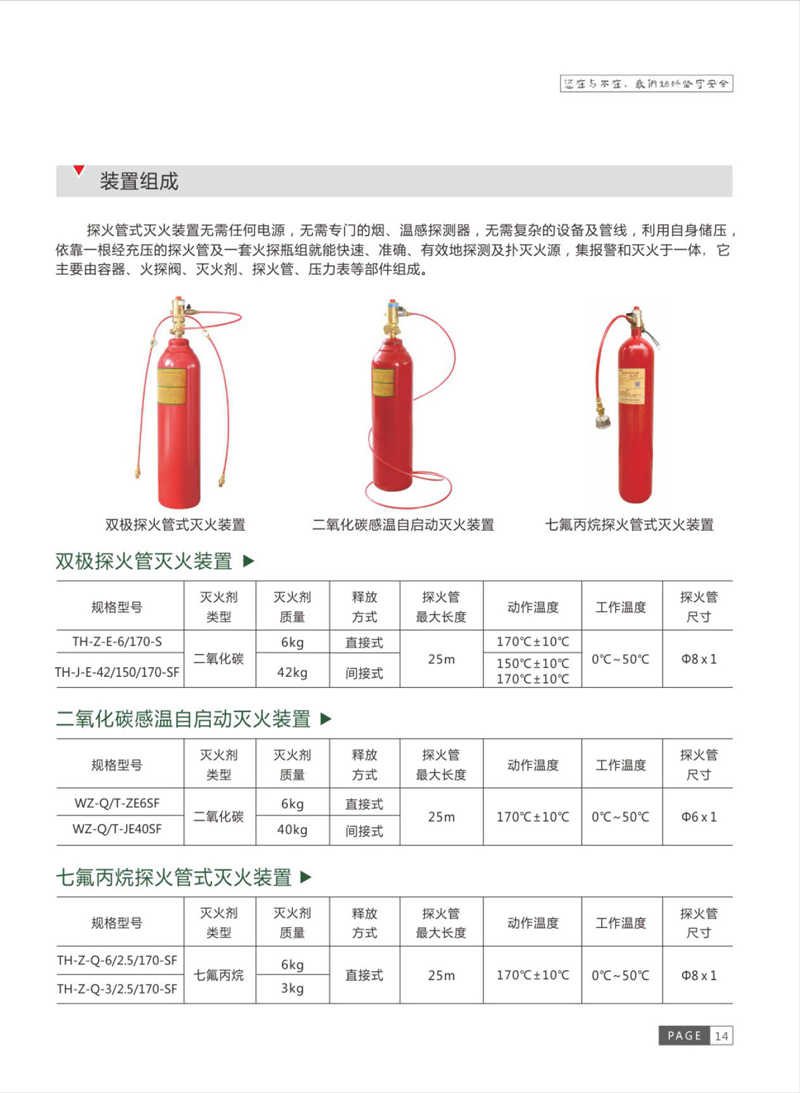

三、裝置構成
滅火裝置由容器、容器閥、泄放裝置、壓力顯示器、壓力表開關、壓力開關、探火管、
滅火劑、增壓氮?dú)狻⒐芗苈返炔考?gòu)成，如圖 1 所示。

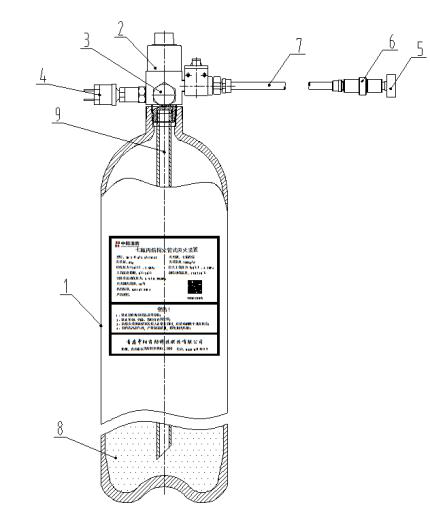

1.容器 2. 容器閥 3.泄放裝置 4. 壓力開關 5.壓力顯示器
6.壓力表開關 7.探火管 8. 七氟丙烷滅火劑+增壓氮?dú)?9.管件管路
圖1 滅火裝置結構示意圖
四、工作原理及操作程序
將裝置布置在保護區內，探火管放于靠近或在火源最可能發生處的上方，一旦著火后，探 火管受熱達到熔點處發生爆破，容器閥動作，滅火介質通過探火管本身釋放到被保護區域。釋 放后通過壓力開關反饋啟動信號。其中，探火管是高科技領域開發的新品種，是一種高科技非 金屬合成品。它集長時間抗漏，柔韌性及有效的感溫性于一體，沖壓后在一定溫度范圍內爆破， 噴射滅火介質或傳遞火災信號，如圖 2所示。

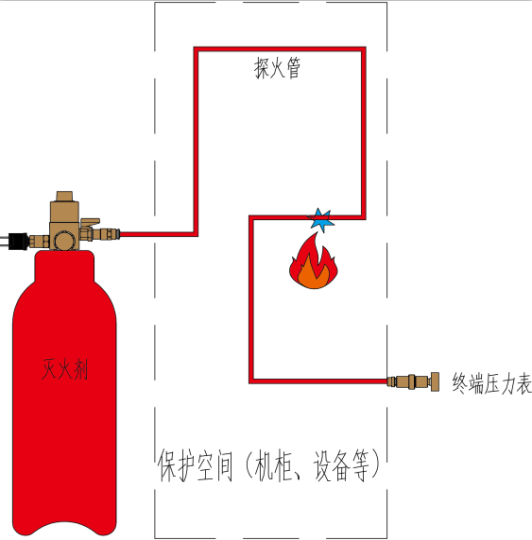

圖2 七氟丙烷探火管裝置工作原理示意圖
五、滅火裝置安裝、調試
1.探火管式滅火裝置的施工應由通過專業培訓的人員及隊伍承擔。
2.裝置安裝前檢查：
●施工圖、出廠合格證，使用說明書等有關的技術文件是否齊全；
●檢查容器、容器閥、探火管、釋放管等部件的外觀質量，要求其表面和螺紋連接處無碰撞變 形，表面涂層完好。
●檢查所有外露接口均有防護堵，且封閉良好，銘牌清晰。
●檢查容器閥側部的小球閥手柄應處于關閉狀態，且關閉完全。
3.滅火劑瓶組的安裝應符合下列要求：
●安裝位置和安裝的環境溫度應符合設計要求。
●安裝位置應便于操作、維修，并應避免陽光照射。
●滅火劑瓶應直立安裝、支架、框架固定牢固，并做防腐處理。
●滅火劑貯存容器可直接固定在被保護設備外殼或機柜上；
●壓力表的安裝高度和方向應保持一致，且便于觀察；
●滅火劑貯存容器正面應標明設計規定的滅火劑名稱和貯存容器的編號。
4.探火管及釋放管的安裝應符合下列要求：
●接頭應采用探火管式自動探火滅火裝置的專用接頭；
●探火管應沿防護區上方鋪設，并應采用專用管夾固定。當被保護對象為電線電纜時，
●可將探火管隨電線電纜鋪設，并應用專用的夾子固定；
●探火管每個夾子之間的距離不應大于500mm。若探火管需穿過墻壁，應采用專用的探火管保 護件或接頭以防止磨損探火管；
●探火管應布置在離保護對象不超過1m 處，探火管不應緊貼在超過80℃的表面。探火管的最 小可彎曲半徑應不小于80mm；
●在安裝探火管式自動探火滅火裝置后，將終端壓力表從單向閥單元取下，再把專用充氣接頭 連至單向閥單元，在小球閥處于關閉狀態下，通過專用充氣接頭向探火管內充壓到1.5Mpa。
●探火管式滅火裝置的探火管或釋放管三通管接頭的分流出口應水平安裝。
5.密閉的機柜設備、電線電纜槽等的孔口或縫隙應進行密封處理。
6.探火管式滅火裝置的調試
●觀察探火管是否有泄漏，給探火管及所有探火管接頭處用肥皂水檢漏，要求分段檢查，一般 觀察時間為10min/m探火管，不允許有氣泡等任何泄露現象發生。
●在確定火探裝置的安裝是完全正常及探火管的壓力沒有泄漏時，緩慢打開內部泄壓開關，裝置處于工作狀態。
●將警告標志燈貼在被保護區域或設備的明顯處。
●調試完成后，系統處于準備工作狀態。
六、 維護及保養
1.應對探火管式滅火裝置進行定期維護管理，維護管理人員應熟悉裝置的原理、性能，維護 管理應有記錄。
2.探火管式滅火裝置滅火劑貯存容器、探火管壓力表的壓力指示，每周應檢查一次，壓力下 降不得大于工作壓力的10%。
3.每季度應對裝置組件進行檢查并符合下列要求：
●滅火劑貯存容器無機械損傷、表面無銹蝕、涂層保護完好、銘牌標志應清晰；
●探火管應固定牢靠，無松動；
4.每年應對探火管式滅火裝置全面檢查和維護，除滿足上面2、3 的要求外，還應符合下列要求：
●滅火劑貯存容器應固定牢靠、無松動；
●探火管無變形、腐蝕、損傷及老化。
5.系統出現故障時，在未通知專業安裝人員之前，嚴禁私自拆卸、更改系統中任一部件。
6.定期觀察，確認裝置終端壓力表的指針不在綠色范圍內時，應及時通知專業安裝人員。
7.系統在釋放滅火劑時，瓶體或其他金屬部件有白霜現象，是因釋放滅火劑的速度快，瓶體內溫度與室內溫差太大而形成，屬正?，F(xiàn)象。釋放完畢后會自然恢復正常。
